产品名称：工业提升门

　　产品品牌：西朗门业

　　产品特点：工业提升门是一种广泛应用于工业领域的门类，主要用于工厂、仓库、物流中心等场所的出入口，以便有效地管理物流流动、保持环境温度、提高安全性等。

   提升门安装在工业建筑、仓库、车间、码头和其他工业设施的开口处。加固的门结构确保了不间断的操作和增加的强度特性，可靠的密封系统保证了房间的高隔热性。

1.热传递系数: U=0.55W/mk

2.热阻值: R=1.65mk/W  导热系数小于0.033W/m.k

3.隔音性能: R=22dB

4.水密闭性能: 3级

5.气密闭性能: 2级  (透气率≤16m³/m²·h)轨道侧部，底部，顶部加装密封条

6.抗风压性能: 400-700n/m²

7.开启速度：0.2~0.3m/s

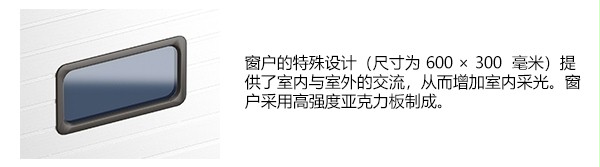

8.视窗：3mm厚双层透明隔热聚碳酸脂玻璃窗；玻璃嵌装在椭圆形或矩形的具有高抗冲击能力的聚合窗框中；尺寸600mm×300mm (尺寸之一)窗框由密封条封边固定。

9.阻燃试验达到等级：A

10.功率：250W，330W

11.驱动电压：单相230V±5%和三相380V±5%，50Hz.

12.电流：单相1.7A，三相0.8A

应用领域

6大精工系统

        一、40/43/50/60/75/80/43+60/51+120(大背筋)多系列门板，内部填充聚氨醋发泡(约45KG/m3)，抗冲击力245kg/m3，防夹手，坚固耐用，保温隔音，工业美感强。 (专利技术)

       二、顶部和两侧导轨装配三元乙丙密封带及只型底部密封，关门后全面密封。门板接口装有密封橡胶隔断冷热传递，减少能量损失。

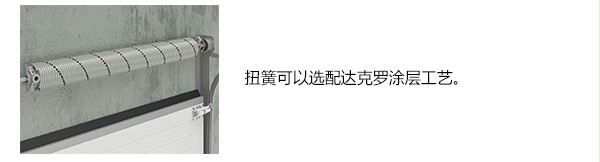

        三、扭簧为优质弹簧钢，表面经抗腐蚀性防锈处理，实现30,000次循环，订制可达5/10 万次。滑轮滑轨与较链是平衡系统的重要组成部分，实现轻便顺畅运行。

        四、进口品牌控制系统，变频智能控制开关门缓启缓停更稳定耐用。预留多个拓展端口，满足互锁联动、自动开门及远程控制通讯等多种订制需要。

        五、选配扭簧防断保护装置，当扭簧意外断裂时，迅速反应锁止，将下落的门体强制在20 CM 范内停止门体防坠保护装置，防止缆绳意外断裂门体下落;遇阻反弹的底部安全防夹装置。 (专利技术)

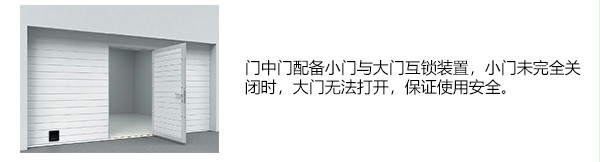

        六、丰富的增强系统，可选配视窗、门中门、创新无门槛小门、提升方式、抗风组件、遥控开门、远程控制、门板订制颜色、红外线安全保护以多种感应开门装置。(专利技术)

多种款式提供选择

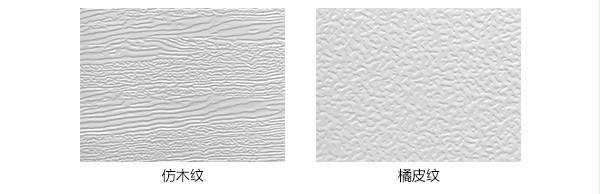

表面类型

可选颜色（标配白色，定制其他色号需另外收费）

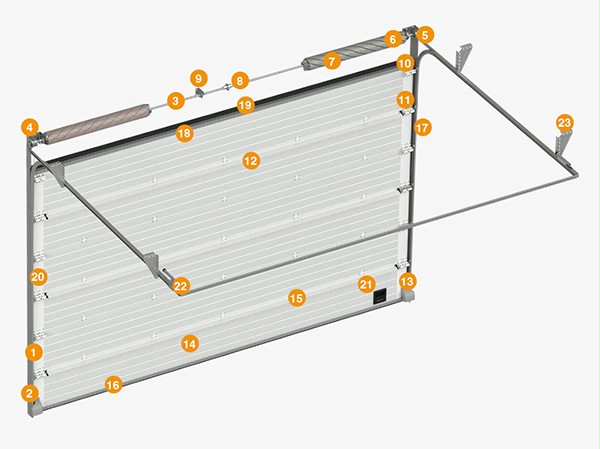

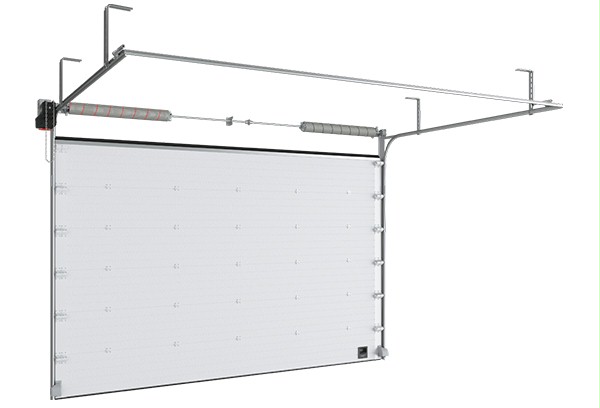

提升门细节

1、垂直导轨

2、垂直侧框

3、门轴

4、扭簧断裂保护装置

5、绳轮

6、扭簧套

7、平衡弹簧机构（扭簧）

8、联轴器

9、内支架

10、顶部滚轮支架

11、滚轮支架

12、大背筋（选配）

13、钢丝绳断裂保护装置

14、夹芯门板

15、内铰链

16、底部铝型材和底部密封条

17、侧边密封

18、顶部铝型材

19、顶部密封条

20、带固定孔的面板侧盖

21、踏式把手

22、末端缓冲器

23、天花板安装支架

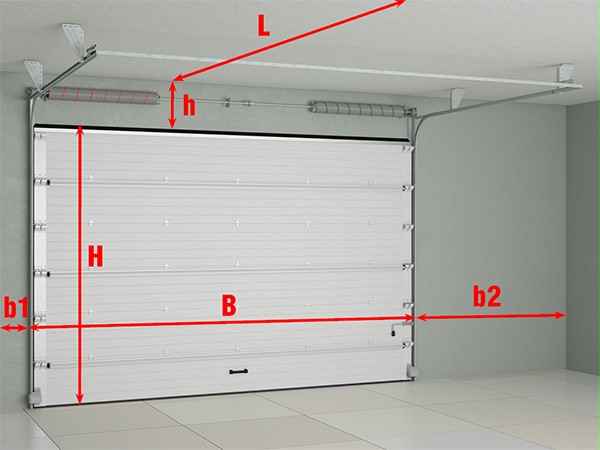

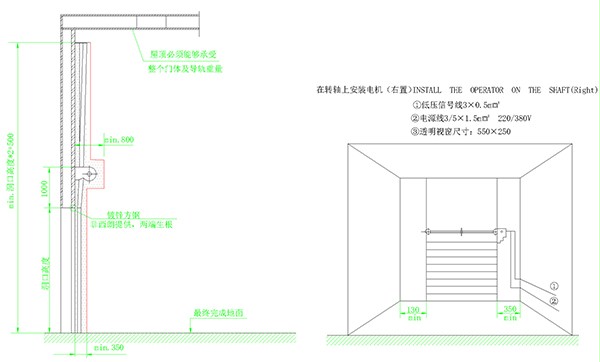

提升门安装条件

所有测量均在室内进行。每个值的测量必须至少在三个点进行：

H——门洞高度（从地面到门洞顶部的距离）；

B——门洞宽度（门洞左边缘到右边缘的距离）；

h——门洞上方（从门洞顶部到天花板的距离）至少500 毫米；

b1/ b2——需要至少150 mm 的左右横向距离（从门洞的相应边缘到障碍物的距离）；

L 是房间的深度。

测量 H 和 B 时，取最大值作为最终尺寸。

测量h、b1、b2和L时，取最小值作为最终尺寸。

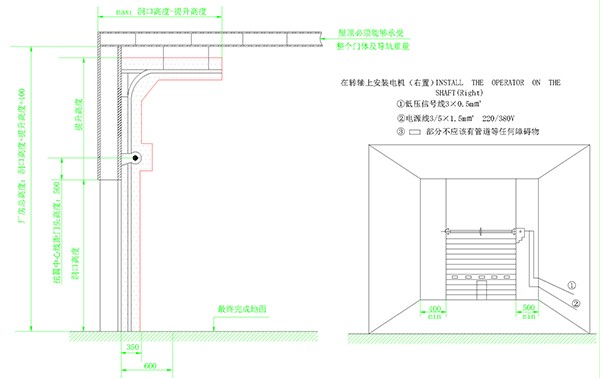

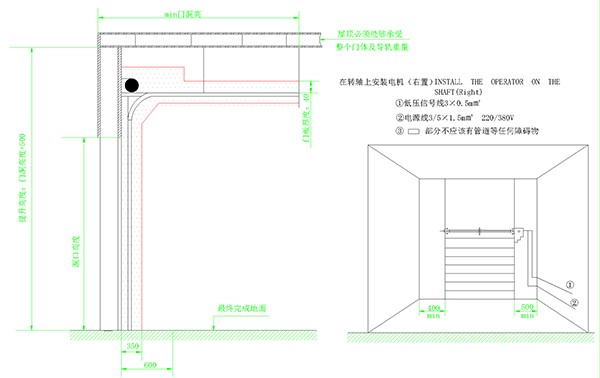

多种提升方式设计方案

垂直提升

标准转弯提升

 提高提升

标准配置

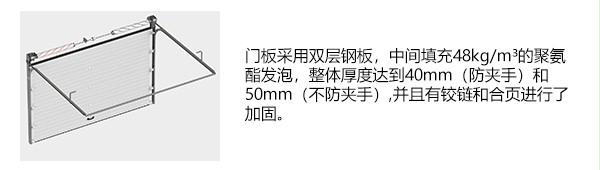

门板采用双层钢板，中间填充48kg/m³的聚氨酯发泡，整体厚度达到40mm(防夹手)和50mm(不防夹手)并且有较链和合页进行了加固。

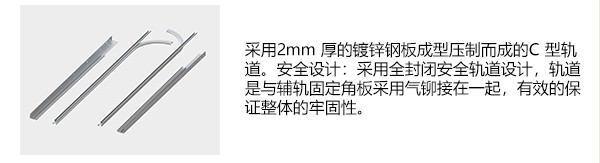

采用2mm厚的镀锌钢板成型压制而成的C型轨道。安全设计:采用全封闭安全轨道设计，轨道是与辅轨固定角板采用气铆接在一起，有效的保证整体的牢固性。

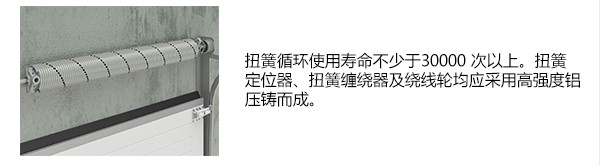

扭循环使用寿命不少于30000次以上。扭簧定位器、扭管缠绕器及绕线轮均应采用高强度铝压铸而成。

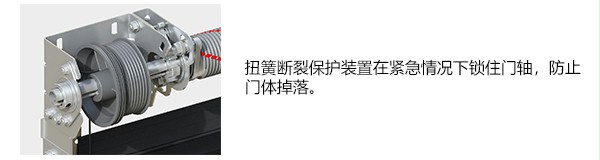

扭簧断裂保护装置在紧急情况下锁住门轴，防止门体掉落。

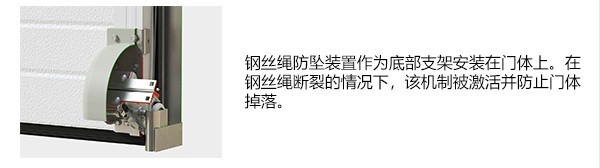

钢丝绳防坠装置作为底部支架安装在门体上。在钢丝绳断裂的情况下，该机制被激活并防止门体掉落。

带有组装套件、产品护照和安装说明的盒子

符合人体工程学的踏式把手使开门和关门变得轻松方便。

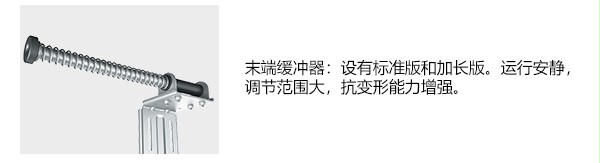

未端缓冲器:设有标准版和加长版。运行安静调节范围大，抗变形能力增强。

其他选配装置

注意事项

1、门体的截面必须沿着轨道平稳移动，门本身必须平衡，即它们的重量必须通过扭簧的扭力来补偿。

2、手动开启和关闭提升门仅使用手柄进行。

3、手动开合提升门时，不要用力过猛。

4、确保在提升门运行过程中人和动物不在提升门下降范围内。

5、严禁在提升门关闭时在下方移动，否则可能造成人身伤害。

6、提升门在开启和关闭时不要受到冲击或阻碍其自由移动。

7、确保滑轮移动时轨道内没有异物和碎屑。它们的存在会导致门体歪斜和卡住。

8、不要让导轨和滑轮受到污染，因为这可能会导致运动的平稳性受到破坏，如果是电动驱动，这可能会导致其过载和故障。

项目案例

江森自控日立空调（芜湖）有限公司

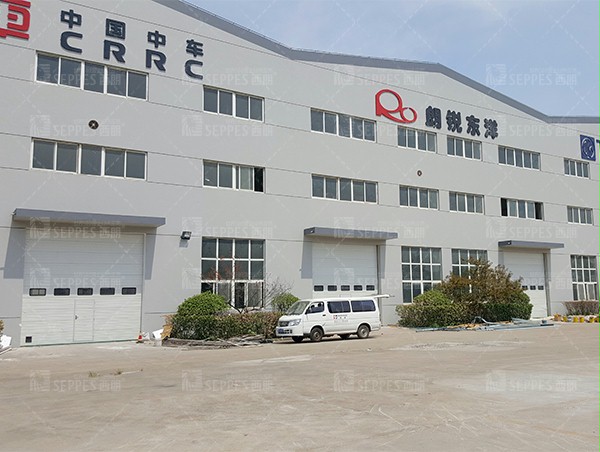

中国中车股份有限公司

日常维护

 1、定期检查这款产品的各部件，包括钢丝绳、门体坚固件、密封件等，确保它们的安全性能。

     2、定期检查电动该产品的电机、合页、轴承等部件，确保它们的正常运行。

  3、避免在该产品上放置重物，以防止门体受到撞击而损坏。

  4、定期清洁该产品的轨道和门体，保持它们的清洁和顺畅滑动。

  5、避免让该产品处于潮湿的环境中，以防止它们受到腐蚀。

  6、定期更换该产品的润滑油，以保持门体的顺畅运行。

  7、在使用该产品时，应当避免门体受到撞击，以防止门体损坏。

  8、如果该产品出现故障或异常，应当及时联系厂家或专业维修人员进行维修或更换。
